Systemy bezpieczeństwa Audi Q7 4L – analiza, usterki i części

Fizyka to fascynująca dziedzina, która nie uznaje kompromisów. Kiedy ważący grubo ponad dwie tony kolos przemieszcza się z prędkością autostradową, jego energia kinetyczna jest gigantyczna. Zatrzymanie takiej masy lub – w skrajnym przypadku – ochrona pasażerów podczas zderzenia, to prawdziwe wyzwanie inżynieryjne. Jako mechanik z zamiłowaniem do detali wielokrotnie pochylałem się nad rozwiązaniami z Ingolstadt. Generacja 4L, produkowana w latach 2005–2015, była dla niemieckiego producenta przełomowa – to ich pierwszy tak potężny SUV. Z tego powodu systemy bezpieczeństwa w Audi Q7 4L musiały zostać zaprojektowane z dużym zapasem technologicznym, wyprzedzając pod wieloma względami swoją epokę. Dziś, po latach eksploatacji, te zaawansowane mechanizmy i sterowniki wymagają naszej uwagi. Rozłóżmy je na czynniki pierwsze, by zrozumieć, co chroni nas na drodze i jak radzić sobie z awariami tej skomplikowanej elektroniki.

Pasywna ochrona – niewidzialna tarcza i klatka bezpieczeństwa

Zanim przejdziemy do elektroniki zapobiegającej wypadkom, spójrzmy na to, co dzieje się, gdy zderzenie jest nieuniknione. Szkielet Q7 4L to potężna konstrukcja oparta na wielofazowej stali o wysokiej wytrzymałości. Jednak sama sztywna klatka to za mało, aby oszukać prawa dynamiki Newtona. Ciało człowieka wewnątrz pojazdu musi zostać wyhamowane w ułamkach sekund.

Sercem układu pasywnego jest zaawansowany sterownik SRS (Supplemental Restraint System), potocznie nazywany modułem poduszek powietrznych. Znajduje się on zazwyczaj w bezpiecznym miejscu pod tunelem środkowym, skąd zbiera dane z rozsianych po całym aucie czujników przyspieszenia i ciśnienia (znajdujących się m.in. w drzwiach). Gdy czujnik wykryje gwałtowne przeciążenie o określonej charakterystyce, sterownik w ciągu zaledwie 15 do 30 milisekund podejmuje decyzję o odpaleniu odpowiednich ładunków pirotechnicznych.

W Q7 4L znajdziemy nie tylko przednie poduszki, ale także obszerne kurtyny powietrzne chroniące głowy pasażerów nawet w trzecim rzędzie siedzeń. Do tego dochodzą napinacze pasów bezpieczeństwa.

Dlaczego to takie ważne przy naprawach?

Zbyt często w swoim garażu widuję auta "naprawiane" po kosztach, gdzie zamiast sprawnych poduszek i napinaczy wlutowano oporniki oszukujące komputer. To śmiertelne niebezpieczeństwo. Gdy oryginalny sterownik ulegnie uszkodzeniu lub zablokuje się po wypadku (zapisując tzw. "crash data"), najlepszym, bezpiecznym rozwiązaniem – zachowującym pełną zgodność fabryczną – jest zastosowanie oryginalnego, używanego modułu o identycznych numerach OEM. Dzięki ofercie sprawdzonych elementów wnętrza zyskujesz pewność, że w krytycznym ułamku sekundy system zadziała dokładnie tak, jak zaplanowali to inżynierowie.

Aktywne systemy bezpieczeństwa Audi Q7 4L – jak fizyka wspomaga kierowcę

Prawdziwa magia zaczyna się w momencie, gdy systemy zapobiegają kolizji. W ważącym 2300 kg aucie hamulce to nie wszystko – kluczowe jest to, jak moment hamujący i napędowy (dzięki systemowi quattro) jest rozdzielany na poszczególne koła. Systemy bezpieczeństwa Audi Q7 4L w dużej mierze opierają się na pompie ABS z wbudowanym układem ESP (Electronic Stability Program) dostarczanej przez firmę Bosch.

Wyobraź sobie łyżwiarza figurowego, który wchodzi w ostry zakręt. Aby nie wypaść z toru jazdy, musi idealnie balansować ciężarem ciała i krawędziami łyżew. Tak samo działa ESP. Wykorzystuje on czujnik kąta skrętu kierownicy (czy kierowca chce skręcić?) oraz czujnik przyspieszenia poprzecznego i rotacji pojazdu (czy auto faktycznie skręca, czy sunie prosto w poślizgu?). Jeśli komputer wykryje rozbieżność, układ hydrauliczny w pompie ABS w milisekundach przyhamowuje np. tylko tylne lewe koło, wytwarzając moment obrotowy wokół pionowej osi auta, co "wciąga" masywnego SUV-a z powrotem na właściwy tor jazdy.

Awarie układu ABS/ESP – na co uważać?

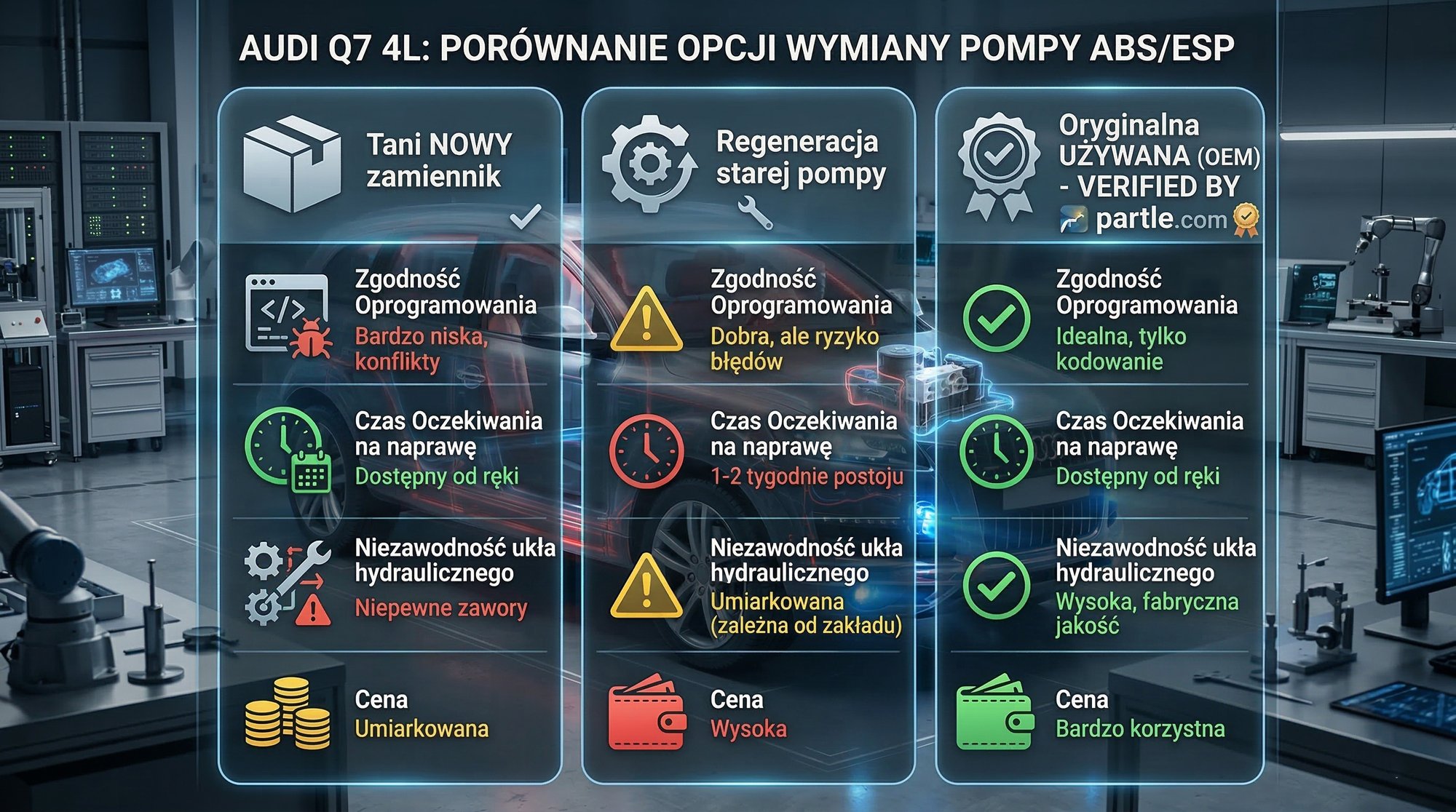

Bolączką modelu 4L bywają awarie samych sterowników pompy ABS (często na skutek zimnych lutów powstających od wibracji silnika i zmian temperatury) oraz problemy z wiązkami elektrycznymi. O ile same czujniki prędkości obrotowej kół (czujniki ABS) to tanie elementy, o tyle wymiana całego agregatu może przyprawić o zawrót głowy. Zobaczmy, jak wygląda kwestia wymiany tego kluczowego komponentu.

Montaż chińskiego zamiennika w tak czułym układzie to ogromne ryzyko – różnica w lepkości płynu i działaniu elektrozaworów rzędu milisekund decyduje o tym, czy auto ominie przeszkodę, czy wpadnie w poślizg. W takich przypadkach zalecam sięgnięcie po oryginalną, używaną pompę, którą znajdziecie w kategorii układów hamulcowych i bezpieczeństwa.

Zaawansowane wsparcie kierowcy (ADAS) w generacji 4L

Musimy pamiętać, że pod koniec pierwszej dekady XXI wieku systemy bezpieczeństwa Audi Q7 4L stanowiły awangardę rynkową. Znajdziemy tu systemy ADAS (Advanced Driver Assistance Systems), które dziś są standardem, a wtedy były opcją premium.

Do najważniejszych zaliczyć można system Adaptive Cruise Control (ACC), czyli aktywny tempomat. W kratkach przedniego zderzaka (lub w okolicy atrapy chłodnicy, zależnie od wersji i rocznika) ukryte są głowice radarowe. Wysyłają one fale elektromagnetyczne o częstotliwości milimetrowej, które odbijają się od auta poprzedzającego. Komputer na podstawie czasu powrotu fali (efekt Dopplera) precyzyjnie oblicza dystans i prędkość względną.

Jeśli kierowca zagapi się w korku, system potrafi sam zainicjować awaryjne hamowanie (Audi Braking Guard).

Kolejnym innowacyjnym systemem był Audi Side Assist, czyli monitorowanie martwego pola. Radary ukryte pod tylnym zderzakiem skanują przestrzeń obok auta. Gdy chcemy zmienić pas, a obok znajduje się inny pojazd, diody w lusterkach bocznych ostrzegawczo migają.

Typowe usterki elektroniki wspomagającej

Te cudowne zdobycze techniki mają jednak swoje pięty achillesowe. Systemy radarowe w zderzakach są wystawione na ekstremalne warunki: wodę, sól drogową, błoto i mikrouderzenia kamieni z jezdni. Nawet lekka "stłuczka parkingowa" może delikatnie przestawić kąt radaru ACC, co skutkuje komunikatem "ACC Not Available" na desce rozdzielczej. Często uszkodzeniu ulegają wiązki elektryczne pod zderzakiem, a do samych modułów radarowych potrafi dostać się woda.

Praktyczna wskazówka inżyniera: Jeśli stoisz przed koniecznością wymiany radaru ACC lub Side Assist, unikaj "kombinowania" z modułami o innych numerach. W grupie VAG numer części (często z dodatkową literą indeksu na końcu) musi idealnie odpowiadać rocznikowi i wersji bramki CAN w Twoim aucie. Ponadto każda ingerencja w przedni radar wymaga kalibracji na specjalnej tablicy w warsztacie. Kupując zweryfikowany, używany radar z legalnego demontażu, oszczędzasz kilka tysięcy złotych względem zakupu w ASO, mając pewność, że jest to ten sam legendarny komponent firmy Bosch lub Hella, który montowano fabrycznie.

Wilgoć – cichy zabójca systemów Q7

Nie byłbym sobą, gdybym nie wspomniał o specyficznej dolegliwości modelu 4L, która bezpośrednio wpływa na bezpieczeństwo. Mowa o zatykających się odpływach wody z podszybia oraz z panoramicznego dachu. Woda dostaje się wtedy po słupkach prosto pod dywany w kabinie.

To właśnie tam, w okolicach nóg kierowcy i pasażera, inżynierowie Audi umieścili kluczowe moduły komfortu i sterowniki. Zalany wodą i solą (naniesioną z butów) sterownik zaczyna korodować. Skutkuje to lawiną usterek: od szalejących wycieraczek, przez dyskotekę kontrolek na desce, aż po wyłączanie się systemu ESP. Zanim zaczniesz wymieniać czujniki przy kołach, w pierwszej kolejności zbadaj suchość wykładziny i stan wtyczek modułów sterujących.

Podsumowanie i wybór używanych części

Skrupulatnie przeanalizowaliśmy systemy bezpieczeństwa w Audi Q7 4L. Bez wątpienia jest to samochód, który dzięki zaawansowanej inżynierii pasywnej i imponującym układom elektronicznym nadal pozostaje prawdziwą twierdzą na kołach, zapewniającą ochronę na najwyższym poziomie. Jednakże prawa fizyki są nieubłagane – komponenty z czasem poddają się zmęczeniu materiałowemu, wibracjom i warunkom atmosferycznym.

Naprawa tych skomplikowanych układów to nie miejsce na kompromisy. Próba zaoszczędzenia kilkudziesięciu złotych na niskiej jakości czujnikach ABS czy modułach radarowych pochodzących od niewiadomego producenta to pozorna oszczędność, która w sytuacji kryzysowej na drodze może kosztować nas zdrowie.

Dlatego, jako mechanik i inżynier, zawsze rekomenduję użycie oryginalnych części. Nawet te z rynku wtórnego, jeśli pochodzą ze sprawdzonego źródła, przewyższają jakością większość nowych tanich zamienników dostępnych na rynku. Posiadają odpowiednią homologację materiałową i komunikują się ze sterownikami auta bez przekłamań czasowych.
