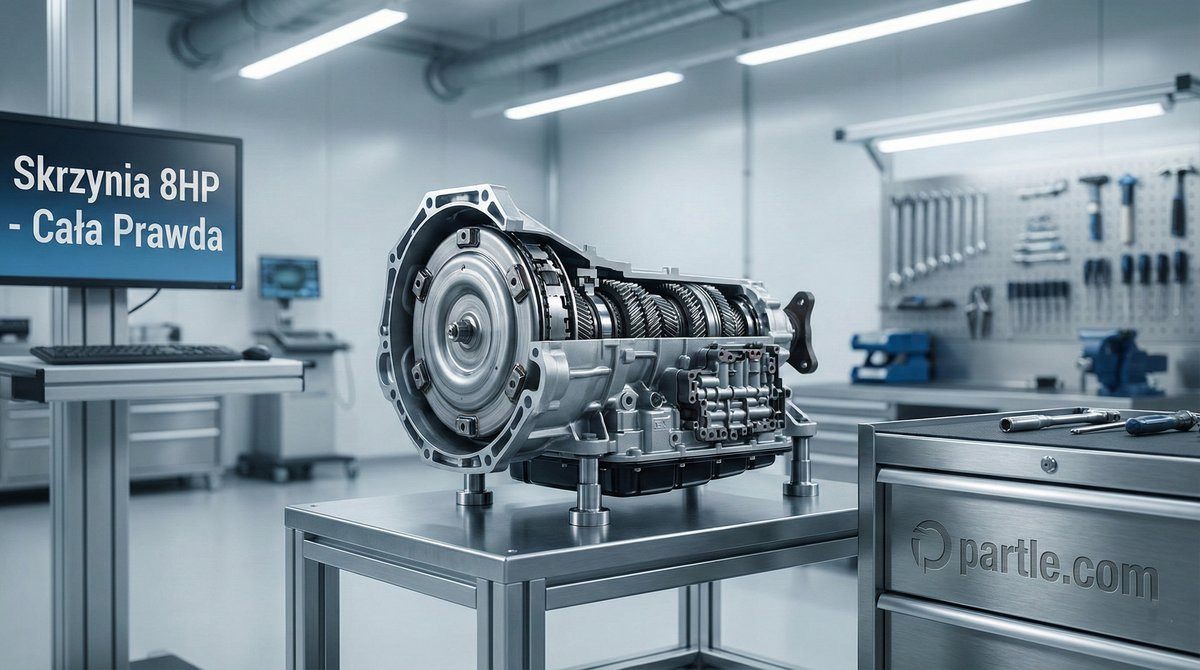

Skrzynia 8HP: Fenomen inżynierii ZF pod lupą. Zasada działania, ewolucja i sekrety serwisu

W świecie motoryzacji rzadko zdarza się, aby jeden podzespół zdominował rynek aut premium tak bardzo, jak zrobiła to skrzynia 8HP produkcji niemieckiego koncernu ZF Friedrichshafen. Kiedy debiutowała w 2008 roku w BMW serii 7 (F01), niewielu podejrzewało, że ta konstrukcja stanie się absolutnym standardem – od luksusowych limuzyn, przez potężne SUV-y, aż po amerykańskie muscle cary. Jako inżynier mechaniki widziałem w swoim życiu wiele przekładni, ale ta fascynuje mnie niezmiennie. Wyznaję zasadę, że nie ma głupich pytań, są tylko niewyjaśnione mechanizmy. Dlatego dziś rozłożymy "ósemkę" ZF na czynniki pierwsze.

W tym artykule przyjrzymy się, jak dokładnie działa ten inżynieryjny majstersztyk, czym różni się od swojego poprzednika (serii 6HP), z jakimi problemami możecie się spotkać i dlaczego przy poważnej awarii oryginalna, używana skrzynia 8HP z pewnego źródła często okazuje się lepszym wyborem niż kosztowna i ryzykowna regeneracja w przypadkowym warsztacie.

Jak działa skrzynia 8HP? Fizyka w służbie płynności

Z punktu widzenia fizyki, każda automatyczna skrzynia biegów to urządzenie do przekształcania momentu obrotowego. Jednak skrzynia 8HP robi to z niespotykaną gracją. W przeciwieństwie do skrzyń dwusprzęgłowych (jak DSG), które bazują na klasycznych wałkach i przekładniach zębatych współpracujących z dwoma sprzęgłami, ZF 8HP to klasyczny hydrokinetyk.

Sercem układu są cztery przekładnie planetarne (epicykliczne) oraz pięć elementów ciernych (trzy sprzęgła wielotarczowe i dwa hamulce). Genialność inżynierów ZF polega na tym, że na każdym biegu otwarte są tylko dwa elementy cierne. Co to oznacza w praktyce? Minimalizację strat mocy na opory wewnątrz skrzyni (tzw. drag losses) do zaledwie kilkunastu procent.

Kolejnym kluczowym elementem jest sprzęgło hydrokinetyczne (konwerter momentu). W modelu 8HP inżynierowie zastosowali potężny tłumik drgań skrętnych, który pozwala na zapięcie sprzęgła "na sztywno" (lock-up) już przy obrotach rzędu 1000 obr./min na pierwszym biegu! To dlatego samochody z tą przekładnią ruszają niesamowicie płynnie, a podczas przyspieszania reagują bezpośrednio na pedał gazu, zupełnie jak w autach z manualną skrzynią, oszczędzając przy tym cenne paliwo.

Skrzynia 8HP vs 6HP: Ewolucja czy prawdziwa rewolucja?

Wielu kierowców zadaje mi pytanie, czy warto dopłacać do nowszych modeli aut wyposażonych w "ósemkę", skoro starsza skrzynia 6HP (znana m.in. z BMW E60 czy Audi A6 C6) była bardzo trwała. Odpowiedź brzmi: zdecydowanie tak.

Choć 6HP to wciąż solidna konstrukcja, skrzynia 8HP stanowiła gigantyczny skok technologiczny. Czas zmiany biegu w modelu ośmiobiegowym spadł do 200 milisekund – to szybciej niż mrugnięcie okiem i niemal na równi z niektórymi przekładniami dwusprzęgłowymi. Dodatkowo, 8HP potrafi redukować biegi nieliniowo. Może zrzucić z 8. na 2. bieg za jednym zamachem, bez konieczności "przechodzenia" przez biegi pośrednie.

Oto krótkie zestawienie różnic, które pomoże wam zrozumieć ten przeskok:

Odmiany i rodziny: Nie każda skrzynia 8HP jest taka sama

Wchodząc na rynek używanych części, łatwo o pomyłkę. Skrzynia 8HP to cała rodzina mechanizmów dostosowanych do konkretnych obciążeń. Ich oznaczenie mówi nam wszystko o tym, z czym mamy do czynienia. Na przykład w kodzie 8HP45, liczba "45" oznacza, że skrzynia została zaprojektowana do przenoszenia momentu obrotowego na poziomie 450 Nm (dla silników benzynowych) lub do ok. 500 Nm w przypadku diesli (gdzie tolerancja bywa większa).

Najpopularniejsze odmiany, które często gościmy w magazynach naszego sklepu, to:

• 8HP45 / 8HP50 – podstawowe wariancie, stosowane w autach z silnikami 4- i słabszymi 6-cylindrowymi (np. BMW 320d, Audi A4 2.0 TFSI).

• 8HP70 / 8HP75 – mocniejsze konstrukcje dla 3-litrowych diesli i potężnych V8 (np. BMW X5 30d, Dodge Charger 5.7 Hemi). Znoszą moment obrotowy rzędu 700-750 Nm.

• 8HP90 / 8HP95 – inżynieryjne potwory montowane w Bentleyach, Rolls-Royce'ach, czy Jeepach Grand Cherokee Trackhawk. Znoszą ponad 900 Nm!

Wybierając skrzynię dla swojego auta, należy zwrócić absolutną uwagę nie tylko na sam kod, ale i na tzw. numer listy materiałowej (BOM), ponieważ obudowy różnią się mocowaniami w zależności od tego, czy mówimy o Alfie Romeo, Jaguarze czy BMW.

Serwisowanie skrzyni 8HP: Fakty, mity i zasady

W instrukcjach wielu producentów samochodów (np. BMW) znajdziecie informację, że olej w skrzyni 8HP jest "lifetime", czyli na całe życie pojazdu. Jako mechanik z krwi i kości powiem wprost: w świecie maszyn zjawisko płynu eksploatacyjnego, który nie traci swoich właściwości w nieskończoność, zaprzecza prawom termodynamiki i chemii.

Samo ZF Aftermarket stanowczo zaleca wymianę oleju (dedykowany ZF LifeguardFluid 8) co 80 000 - 120 000 km lub co 8 lat. Zlekceważenie tej zasady doprowadzi w końcu do przypalenia tarczek ciernych i zanieczyszczenia precyzyjnych kanałów mechatroniki.

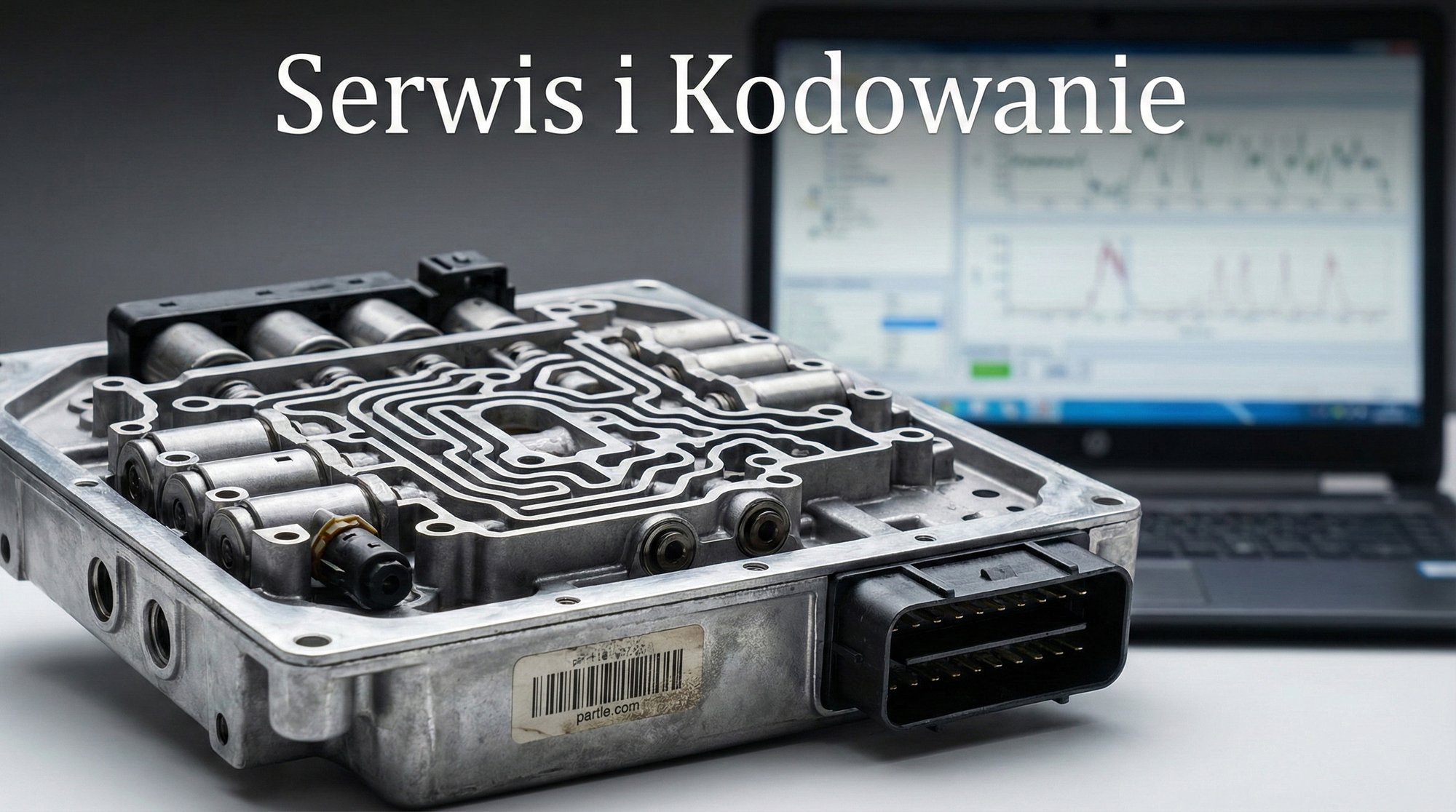

Kodowanie i adaptacja mechatroniki

Wymiana skrzyni lub jej sterownika to nie jest praca dla amatora z młotkiem i zestawem kluczy nasadowych. Mechatronika skrzyni 8HP – czyli mózg zawiadujący zaworami – to zaawansowany komputer. W nowszych autach (szczególnie w BMW) sterowniki posiadają zaszyty kod EWS/ISN (Immobilizer), który jest parowany z komputerem silnika. Oznacza to, że po zamontowaniu innej używanej skrzyni, samochód po prostu nie wrzuci biegu (pozostanie w trybie P).

Konieczne jest "wyczyszczenie" (tzw. virginizing) mechatroniki i dopisanie jej do nowego auta sprzętem diagnostycznym. Ponadto, każda wymiana oleju czy samej skrzyni wymaga zresetowania wartości adaptacyjnych, aby mechanizm mógł na nowo "nauczyć się" grubości tarcz ciernych oraz ciśnień potrzebnych do płynnej zmiany przełożeń.

Używana skrzynia 8HP – dlaczego oryginalna część z demontażu to mądry wybór?

Gdy skrzynia biegów odmawia posłuszeństwa (np. z powodu wady smarowania lub ekstremalnego przegrzania), stajemy przed dylematem: regeneracja, zakup taniego zamiennika po wątpliwej naprawie, czy może kupno pewnej, używanej części z demontażu?

1. Przewaga oryginału: Używana skrzynia 8HP, wymontowana z pojazdu z udokumentowanym i niewielkim przebiegiem, to wciąż w 100% fabrycznie złożony mechanizm. Pasowania, momenty dokręcania śrub i fabryczne kalibracje są zachowane.

2. Ryzyko "tanich" regeneracji: Pełna regeneracja "ósemki" potrafi kosztować fortunę. Często warsztaty oszczędzają na częściach, montując tanie zamienniki tarczek ciernych czy uszczelnień z rynków azjatyckich, co skutkuje szarpaniem lub kolejną awarią po kilku tysiącach kilometrów.

3. Ekonomia: W 9 na 10 przypadków zakup sprawnej, oryginalnej skrzyni używanej i wlanie do niej świeżego oleju to rozwiązanie o połowę tańsze i nierzadko trwalsze niż budżetowa regeneracja u lokalnego mechanika.

Zarówno w kompletowaniu układów napędowych, jak i w doradztwie – stawiamy na jakość. Sprawdzone części to podstawa powrotu do bezawaryjnej jazdy. Zobacz [skrzynie biegów automatyczne na naszej stronie (link wewnętrzny)], by znaleźć odpowiedni model dla Twojego auta.

Podsumowanie i krok w stronę płynnej jazdy

Skrzynia 8HP od ZF to bezsprzecznie jedna z najlepszych automatycznych przekładni, jakie kiedykolwiek skonstruowano. Jej niezawodność, o ile dbamy o interwały olejowe i nie katujemy zimnego mechanizmu, jest legendarna. Jeśli jednak spotkała Cię pechowa awaria – nie panikuj. Zrozumienie, czym jeździsz, to pierwszy krok do udanej naprawy. Zamiast wydawać majątek na niepewne remonty, warto rozejrzeć się za oryginalnymi podzespołami, które posłużą jeszcze przez dziesiątki tysięcy kilometrów.

Jeśli potrzebujesz mechatroniki do ZF lub całej przekładni, chętnie pomożemy dobrać część idealnie pasującą do Twojego numeru VIN.

Chcesz sprawdzić, czy na naszych półkach czeka skrzynia 8HP idealnie pasująca do Twojego samochodu? Skontaktuj się z naszym działem technicznym na partle.com, a dobierzemy ją na podstawie dokładnych numerów OEM z gwarancją sprawności.

A jeśli Cię interesuje temat skrzyń ZF zachęcam Cie również do mojego innego artykułu porównującego inne skrzynie: Porównanie skrzyń ZF
