Wymiana foteli na podgrzewane i skórzane – elektronika, wtyczki i kodowanie

Czy fotel to tylko gąbka i stelaż? Różnice w architekturze

Kiedyś sprawa była prosta. Fotel miał jedną funkcję: trzymać kierowcę. Ewentualnie miał wajchę do przesuwania przód-tył. Dziś, patrząc na złącze pod fotelem kierowcy w takim Audi A6 C7, BMW F10 czy nawet nowszym VW Golfie, widzimy kostkę wielkości cegły, z której wychodzi 20 lub więcej przewodów.

Co tam właściwie siedzi?

• Systemy bezpieczeństwa (SRS): Poduszki powietrzne boczne, napinacze pasów (często zintegrowane z klamrą przy fotelu), czujniki zajętości fotela (mata obecności pasażera).

• Komfort termiczny: Maty grzewcze (siedzisko + oparcie), a w wersjach luksusowych wentylacja i masaż.

• Sterowanie: Silniczki regulacji (góra, dół, lędźwie, kołyska), pamięć ustawień.

• Oświetlenie: Coraz częściej podświetlenie przestrzeni nóg pasażera z tyłu jest montowane w fotelu przednim.

Jeśli Twój obecny fotel jest "analogowy" (regulacja ręczna, brak grzania), a kupujesz fotel "cyfrowy" (pełna elektryka, pamięć), musisz wiedzieć jedno: Twoje auto nie ma do niego instalacji. Wtyczka pod fotelem może wyglądać podobnie (duża, żółta lub czarna kostka zbiorcza), ale w środku będzie pusto.

Żółta kostka śmierci, czyli system Airbag

Zacznijmy od najważniejszego – bezpieczeństwa. Niezależnie od tego, czy robisz wymianę foteli na podgrzewane, czy po prostu zmieniasz zniszczone na nowsze, zawsze spotkasz się z żółtą wtyczką lub żółtymi przewodami. To standardowy kolor oznaczający system SRS (Airbag).

Ważne: Przed jakąkolwiek ingerencją w wtyczki pod fotelem, odłącz akumulator i odczekaj minimum 15 minut. Kondensatory w sterowniku poduszek muszą się rozładować. Nie chcemy, żeby poduszka wystrzeliła Ci w twarz podczas montażu.

Najczęstsze problemy z Airbagiem przy wymianie foteli:

1. Inna oporność zapalników: Fotele z wersji poliftowej mogą mieć inny typ poduszki bocznej niż wersja przedliftowa. Sterownik SRS wykryje inną rezystancję i wywali błąd na desce ("Check Airbag"). Czasem da się to załatwić wstawieniem rezystora (nie polecam – to druciarstwo) lub przekodowaniem sterownika, ale najbezpieczniej jest przełożyć poduszki ze starych foteli (jeśli pasują fizycznie).

2. Mata zajętości fotela: Wiele aut (np. BMW, Mercedes, Fiat) ma w fotelu pasażera matę, która "waży" pasażera. Jeśli kupisz fotele z "Anglika" (o czym zaraz), mata będzie w fotelu kierowcy (lewym), a Twój sterownik będzie szukał jej w prawym. Efekt? Błąd SRS i system nieuzbrojony w razie wypadku.

3. Wtyczki napinaczy: Wtyczki od zapinek pasów często zmieniają się w trakcie produkcji modelu. Może być konieczne przelutowanie wtyczek ze starych foteli (pamiętaj o termokurczach i solidnym lutowaniu, tu nie ma miejsca na "skrętkę").

Wymiana foteli na podgrzewane – gdzie podziały się piny?

Kupiłeś piękne, skórzane fotele z grzaniem. Wpinasz wtyczkę w podłogę. Odpalasz silnik, wciskasz przycisk... i nic. Cisza. Zimno.

Dlaczego? Spójrzmy na złącze od strony instalacji samochodowej (podłogi). Jeśli Twoje auto wyjechało z fabryki na "szmacie" bez grzania, w dużej kostce zbiorczej brakuje kluczowych pinów zasilających.

Czego potrzebujesz, by to zadziałało?

Aby wymiana foteli na podgrzewane zakończyła się sukcesem, musisz zbudować brakującą instalację. Nie jest to fizyka kwantowa, ale wymaga precyzji.

1. Panel klimatyzacji / przyciski: Najpierw sprawdź, czy masz czym włączyć grzanie. W nowoczesnych autach (np. Grupa VAG, BMW, Ford) przyciski grzania są zintegrowane z panelem klimatyzacji (Climatronic). Czeka Cię więc wymiana panelu na taki z ikonkami foteli.

2. Wiązka elektryczna: Musisz pociągnąć zasilanie od skrzynki bezpieczników do foteli. Potrzebujesz grubych przewodów (prąd rzędu 10-15A na fotel generuje ciepło nie tylko w macie, ale i w cienkim kablu – uważaj na to!).

3. Moduł sterujący: Tu zaczyna się zabawa IT. W starszych autach był to prosty przekaźnik. W nowszych (np. VW Passat B6/B7, Audi A4 B8) pod fotelem znajduje się moduł sterujący ogrzewaniem. Komunikuje się on z panelem klimatyzacji nie analogowo (plus/minus), ale cyfrowo – często przez magistralę LIN lub CAN.

Diagnostyka problemu: Jeśli podłączysz zasilanie "na krótko", maty będą grzać na 100% i spalą się po miesiącu (albo poparzą Ci... plecy). Sterownik reguluje moc grzania impulsowo (PWM). Dlatego bez odpowiedniego podłączenia sygnałowego, grzanie nie ruszy.

Pułapka "Anglików" – czy fotele z RHD pasują do LHD?

Jako sklep z używanymi częściami często mamy pytania o fotele z wersji angielskich. Są tańsze i często w świetnym stanie (lewy fotel pasażera jest mało używany). Czy warto?

Z punktu widzenia mechaniki – tak. Z punktu widzenia mojego (elektryka) – to wyzwanie. A o komplecie czesci i ich kompatybilnosci przeczytasz tutaj: Części z anglika do europejczyka – co pasuje, a co jest nielegalne?

W "Angliku":

• Mata zajętości jest w lewym fotelu (u nas to fotel kierowcy).

• Pamięć ustawień jest zazwyczaj tylko w prawym fotelu (u nas pasażera).

• Sterowanie w boczkach drzwi (jeśli pamięć jest w drzwiach) jest zamienione stronami.

Wpięcie takich foteli bez modyfikacji wiązki ("pinoutu") w kostce skończy się choinką błędów. Da się to zrobić – często trzeba przełożyć matę zajętości ze starego fotela pasażera do nowego prawego fotela i przepinować sterowanie. Ale nie jest to "plug & play".

Component Protection i kodowanie – kiedy auto odrzuca "przeszczep"

Dochodzimy do mojego ulubionego momentu – kodowania. W autach klasy premium (Audi, BMW, Mercedes, Volvo) fotele są traktowane jako moduły w sieci CAN.

Jeśli kupisz fotele z pamięcią (Memory Seats) do Audi A6 C7, które ich nie miało, po podłączeniu wiązki... fotele mogą nie działać. Zadziała tzw. Component Protection (Ochrona Komponentu). Sterownik Gateway widzi nowe urządzenie, którego numer seryjny nie zgadza się z VIN-em auta. System blokuje jego funkcje, by zapobiec kradzieży części.

Aby to uruchomić, konieczne jest:

1. Zdjęcie ochrony komponentu (wymaga wizyty w serwisie z dostępem do serwerów producenta, np. ODIS online).

2. Dokodowanie wyposażenia w sterowniku centralnym (BCM/Gateway), aby auto "wiedziało", że ma grzane fotele.

W przypadku Forda (system FORScan) czy grupy PSA (Lexia/Diagbox) często wystarczy tylko aktywacja opcji w BSI/BCM. Bez "ptaszka" w odpowiednim miejscu w sofcie, prąd do wtyczki po prostu nie popłynie.

Jak się do tego zabrać? Moja lista kontrolna

Zanim klikniesz "Kup Teraz" na aukcji z fotelami:

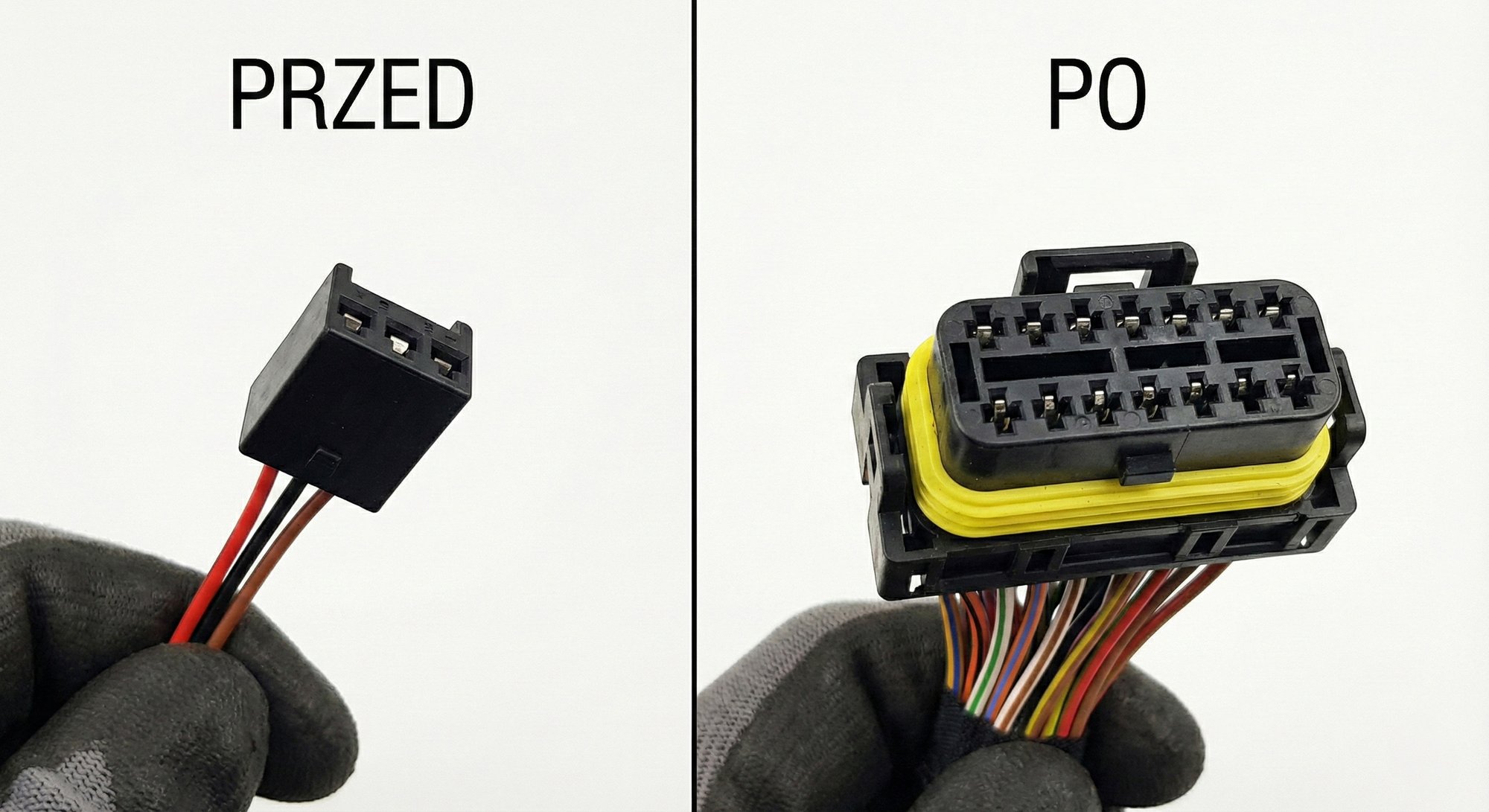

1. Zrób zdjęcie swojej wtyczki pod fotelem. Policz piny i zobacz, które gniazda są obsadzone kablami, a które puste.

2. Poproś sprzedawcę o to samo. Porównaj zdjęcia. Jeśli w Twojej wtyczce są 4 kable, a w nowej 14 – czeka Cię dokładanie instalacji.

3. Sprawdź schemat. Znajdź w internecie (lub zapytaj nas) "pinout" wtyczki fotela do Twojego modelu. To klucz do sukcesu.

4. Zbadaj moduły. Czy fotele mają własne sterowniki pod siedziskiem? Jeśli tak, upewnij się, że są w komplecie. Same fotele bez modułów to tylko droga kanapa.

5. Przygotuj interfejs. Będziesz potrzebować OBD2 do skasowania błędów Airbag i ewentualnego kodowania.

Podsumowanie

Wymiana foteli na podgrzewane i elektryczne to fantastyczna modyfikacja, która podnosi komfort i wartość auta. Nie bój się jej, ale podejdź do tematu jak do projektu inżynieryjnego, a nie wymiany dywaników. Elektronika w samochodzie jest logiczna – jeśli dostarczysz odpowiednie zasilanie i sygnały, wszystko zadziała.

Pamiętaj, że w naszym sklepie każdą część – od fotela, przez panel klimatyzacji, aż po ucięte wtyczki z wiązką (pigtails) – dokładnie opisujemy. Jeśli nie jesteś pewien, czy dany sterownik fotela "zagada" z Twoim autem, zadzwoń lub sprawdź ofertę w kategorii: Fotele i kanapy

Masz już fotele? Czas na montaż. Powodzenia i... niech prąd będzie z Tobą (ale tylko tam, gdzie powinien)!

Źródła wiedzy

Jako inżynier i programista, w mojej pracy nie opieram się na domysłach, ale na twardych danych i sprawdzonej wiedzy technicznej. Pisząc ten artykuł, bazowałem na własnym doświadczeniu warsztatowym przy retrofitach, ale techniczne detale dotyczące protokołów komunikacyjnych i standardów bezpieczeństwa weryfikowałem w oparciu o renomowane źródła. Jeśli chcesz zgłębić wiedzę na temat magistrali CAN, polecam oficjalne materiały firmy Bosch, twórcy tego standardu. Wiedzę na temat procedur diagnostycznych i kodowania w grupie VAG opieram na dokumentacji i bazie wiedzy Ross-tech, a standardy dotyczące systemów bezpieczeństwa biernego SRS czerpię z technicznych biuletynów SAE International.
