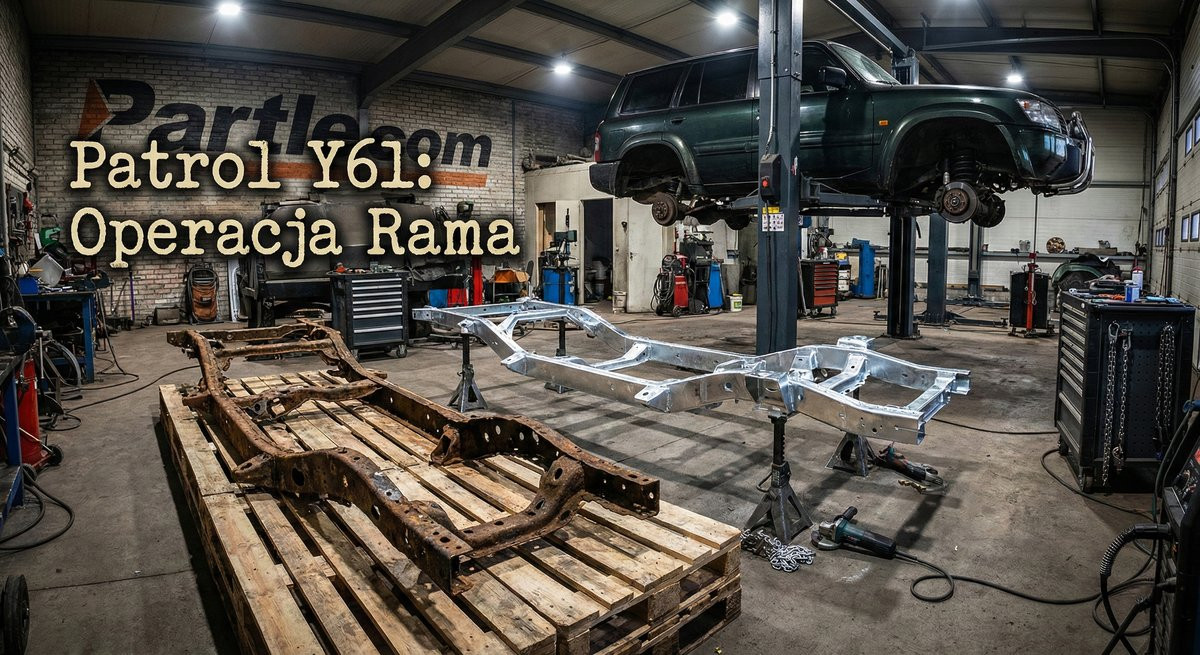

Wymiana ramy w Nissanie Patrolu Y61 (GU3 / GU4). Reanimacja trupa czy budowa czołgu na nowo? Analiza opłacalności.

Nissan Patrol Y61 (generacje GU3 i GU4) to samochód o dwóch twarzach. Z jednej strony mamy pancerne mosty, które wytrzymują koła 37 cali i katowanie w błocie. Z drugiej strony mamy ramę, która – powiedzmy to wprost – została zaprojektowana tak, by zbierać błoto, trzymać wilgoć i gnić od środka w tempie przyspieszonym.

Dla wielu właścicieli nadchodzi dzień sądu: młotek diagnosty wbija się w tylną podłużnicę jak w masło. Co wtedy? Łatać? Spawać? Czy wymieniać? Jako analityk powiem krótko: spawanie "sita" to wyrzucanie pieniędzy w błoto. Jeśli chcesz tym autem jeździć, a nie tylko o nim opowiadać, jedyną drogą jest wymiana ramy (swap).

W tym artykule przeanalizuję proces wymiany ramy w modelach GU3 (przedlift/mały lift) i GU4 (polift), wskażę różnice konstrukcyjne i – co najważniejsze – wypunktuję błędy, które mogą Cię kosztować drugie tyle co samo auto.

Dlaczego to gnije? Anatomia porażki

Inżynierowie Nissana popełnili błąd w projekcie tylnej sekcji ramy. Profile zamknięte w okolicy tylnych sprężyn i baku paliwa mają za mało otworów odpływowych. Błoto wchodzi, ale nie wychodzi. Tworzy się tam "kompost", który trzyma wilgoć przez 24 godziny na dobę. Rama gnije od środka na zewnątrz. Gdy widzisz dziurę na zewnątrz, w środku zazwyczaj nie ma już czego ratować.

Opcja A vs Opcja B – Matematyka wymiany

Stoisz przed wyborem: kupić używaną ramę czy nową/regenerowaną i ocynkowaną?

1. Rama używana (Oryginał):

   • Ryzyko: 90% ram na rynku wtórnym w Polsce jest w stanie agonalnym lub "podpicowanym" barankiem. Kupno ramy z "Anglika" lub "Australijczyka" ma sens tylko, jeśli osobiście sprawdzisz ją endoskopem.

   • Koszt: Niższy na start, ale wysoki koszt piaskowania i malowania.

2. Rama nowa / regenerowana (Ocynk ogniowy):

   • Sens: Na rynku są firmy produkujące wzmocnione ramy od zera lub profesjonalnie regenerujące oryginały z procesem cynkowania ogniowego.

   • Werdykt Kamila: Jeśli budujesz auto na wyprawy lub "na dożywocie" – tylko ocynk. Patrol to auto, które zawsze będzie trzymać cenę, pod warunkiem, że ma zdrowy kręgosłup. Ocynkowana rama podnosi wartość pojazdu o 20-30 tys. zł.

GU3 vs GU4 – Czy ramy są zamienne?

To najczęstsze pytanie na forach. Czy rama z GU4 (np. 2006 r.) pasuje do GU3 (2000 r.)? Odpowiedź brzmi: Tak, ale...

Fizycznie wymiary główne (rozstaw osi, mocowania budy) są te same. Diabeł tkwi w detalach osprzętu:

1. Mocowania silnika (Łapy): Silnik ZD30 (3.0 Di) w GU3 ma nieco inne podstawy niż ZD30 CRD (Common Rail) w późnych GU4. Jeśli robisz swap ramy, upewnij się, że masz łapy przyspawane w odpowiednim miejscu pod Twój silnik (lub pod legendarny TD42, jeśli robisz konwersję).

2. Belka skrzyni biegów: Występują różnice w rozstawie otworów na belkę skrzyni biegów w zależności od rocznika i wersji (automat/manual). Nowe ramy akcesoryjne często mają "fasolki" (otwory owalne) lub kilka zestawów otworów, by pasować uniwersalnie.

3. Mocowanie chłodnic: Pas przedni w GU4 różni się od GU3 (szersza chłodnica, inny intercooler). Rama w przedniej części ma inne otwory montażowe dla wzmocnień czołowych.

Lista Pułapek – Na czym się wyłożysz?

Wymiana ramy to moment, w którym "budę" (nadwozie) podnosi się do góry. I wtedy otwiera się puszka Pandory.

1. Poduszki budy (Body Mounts) W Patrolu jest ich 8 lub 10 (zależnie od wersji). Po 20 latach gumy są sparciałe, a śruby tak zrośnięte z tulejami, że trzeba je ciąć palnikiem.

• Mina: Próba odzyskania starych poduszek. Nie rób tego. Kup zestaw poliuretanowy lub nowe gumy OEM. Stara, "siadnięta" guma spowoduje pękanie nowej ramy w miejscach naprężeń.

2. Przewody paliwowe i hamulcowe Biegną wzdłuż ramy. Przy demontażu rozpadną się w rękach.

• Rada: Nie baw się w łatanie. Połóż nowe przewody miedziane (hamulce) i dedykowane paliwowe na całej długości. To jedyny moment, kiedy masz do nich idealny dostęp.

3. Numer VIN – Aspekt prawny To najważniejszy punkt dla analityka. Rama jest elementem nośnym z numerem identyfikacyjnym.

• Legalna droga: Jeśli kupujesz nową ramę bez numerów (część zamienna), musisz przejść procedurę nadania nowych numerów na Stacji Kontroli Pojazdów (na podstawie opinii rzeczoznawcy).

• Ryzyko: Przespawanie pola numerowego ze starej ramy to przestępstwo (art. 306 KK). Nie idź tą drogą. Jeśli kupujesz ramę używaną z innym VIN, musisz mieć na nią umowę kupna-sprzedaży, by legalnie przerejestrować zmianę konstrukcyjną (wymianę elementu).

4. Tylne gniazda sprężyn i amortyzatorów W oryginalnych ramach gniazda sprężyn odpadają od korozji. W nowych/wzmocnionych ramach zwróć uwagę, czy producent zastosował tam grubszą blachę i odpływy wody. To newralgiczny punkt.

Co warto zrobić "przy okazji"?

Skoro auto jest rozebrane na dwie części (podwozie i nadwozie), grzechem byłoby nie wymienić elementów, do których dostęp jest koszmarny:

• Sprzęgło i uszczelniacz wału: Masz skrzynię na wierzchu. Wymiana tarczy sprzęgła i dwumasy (w ZD30) teraz zajmie 30 minut. Później – cały dzień.

• Turbina: W ZD30 dostęp do turbo jest trudny. Teraz masz je jak na dłoni.

• Konserwacja podłogi: Gdy rama jest wyjęta, masz idealny dostęp do podwozia samej karoserii. Wyczyść ją, zabezpiecz epoksydem i poliuretanem, zanim założysz nową ramę.

Podsumowanie – Czy to się opłaca?

Patrol Y61 z dziurawą ramą jest wart tyle, co jego mosty i silnik (czyli niewiele). Patrol Y61 na zdrowej, ocynkowanej ramie to auto na pokolenia, którego wartość rośnie. Koszt operacji (rama + robocizna + "drobnica", która wyjdzie po drodze) to często 20-30 tysięcy złotych.

Ale alternatywą jest zakup Toyoty Land Cruiser za 150 tysięcy, która... też zardzewieje. W przypadku Patrola, wymiana ramy na ocynkowaną usuwa jego jedyną, największą wadę. Z punktu widzenia inżynierii i ekonomii długoterminowej – to jedyna słuszna decyzja.
