Zmiana lamp ze zwykłych na Xenon/LED

Halogen, Xenon, LED – różnica to nie tylko żarówka

Zacznijmy od podstaw. Wielu kierowców popełnia kardynalny błąd, myśląc, że wystarczy kupić na aukcji internetowej „żarówkę LED” z gwintem H7 i włożyć ją do starego reflektora. To najkrótsza droga do utraty dowodu rejestracyjnego i oślepiania innych kierowców.

Dlaczego? Reflektor halogenowy jest zaprojektowany optycznie pod konkretne źródło światła. Żarnik w żarówce halogenowej znajduje się w precyzyjnie określonym punkcie. Diody LED lub jarznik xenon mają inną charakterystykę emisji światła. Włożenie ich do zwykłej lampy powoduje, że światło jest rozproszone, nie ma wyraźnej granicy światłocienia, a Ty stajesz się drogowym szkodnikiem.

Prawidłowa konwersja polega na wymianie całych lamp (reflektorów) na te, które były montowane w wyższych wersjach wyposażenia Twojego modelu.

Porównanie technologii w skrócie (z perspektywy sterownika):

Aspekt prawny: Kiedy Xenon i LED są legalne?

Polskie prawo oraz przepisy homologacyjne ECE są bezlitosne, ale logiczne. Reflektor musi posiadać homologację do źródła światła, które w nim siedzi.

• Reflektor halogenowy ma oznaczenie H (np. HC, HR).

• Reflektor ksenonowy ma oznaczenie D (np. DC, DR).

Jeśli w lampę z literką „H” włożysz xenon – łamiesz prawo. Jeśli włożysz tam LED (tzw. retrofit) – łamiesz prawo (chyba że masz konkretny model z dopuszczeniem w danym kraju, co w Polsce jest wciąż rzadkością).

Aby modyfikacja była w 100% legalna, musisz zamontować kompletny, oryginalny reflektor przystosowany do danego źródła światła. Ale to dopiero wierzchołek góry lodowej.

Święta trójca legalnego ksenonu:

Jeśli Twoje źródło światła (zazwyczaj ksenon) generuje strumień świetlny powyżej 2000 lumenów (a standardowy palnik D2S czy D1S generuje ok. 3200 lm), przepisy wymagają dwóch dodatkowych systemów:

1. System samopoziomowania – nie myl tego z pokrętłem w kabinie! To system automatyczny, który na podstawie czujników na wahaczach koryguje wysokość świecenia w czasie rzeczywistym (np. gdy przyspieszasz lub wieziesz cement w bagażniku).

2. System oczyszczania reflektorów (spryskiwacze) – brudny klosz ksenonowy rozprasza silne światło, powodując oślepianie.

Ciekawostka: W nowszych autach z "słabszymi" ksenonami (np. 25W, D5S) lub niektórymi systemami LED, które nie przekraczają 2000 lumenów, prawo nie wymaga spryskiwaczy ani samopoziomowania. Warto sprawdzić specyfikację części przed zakupem!

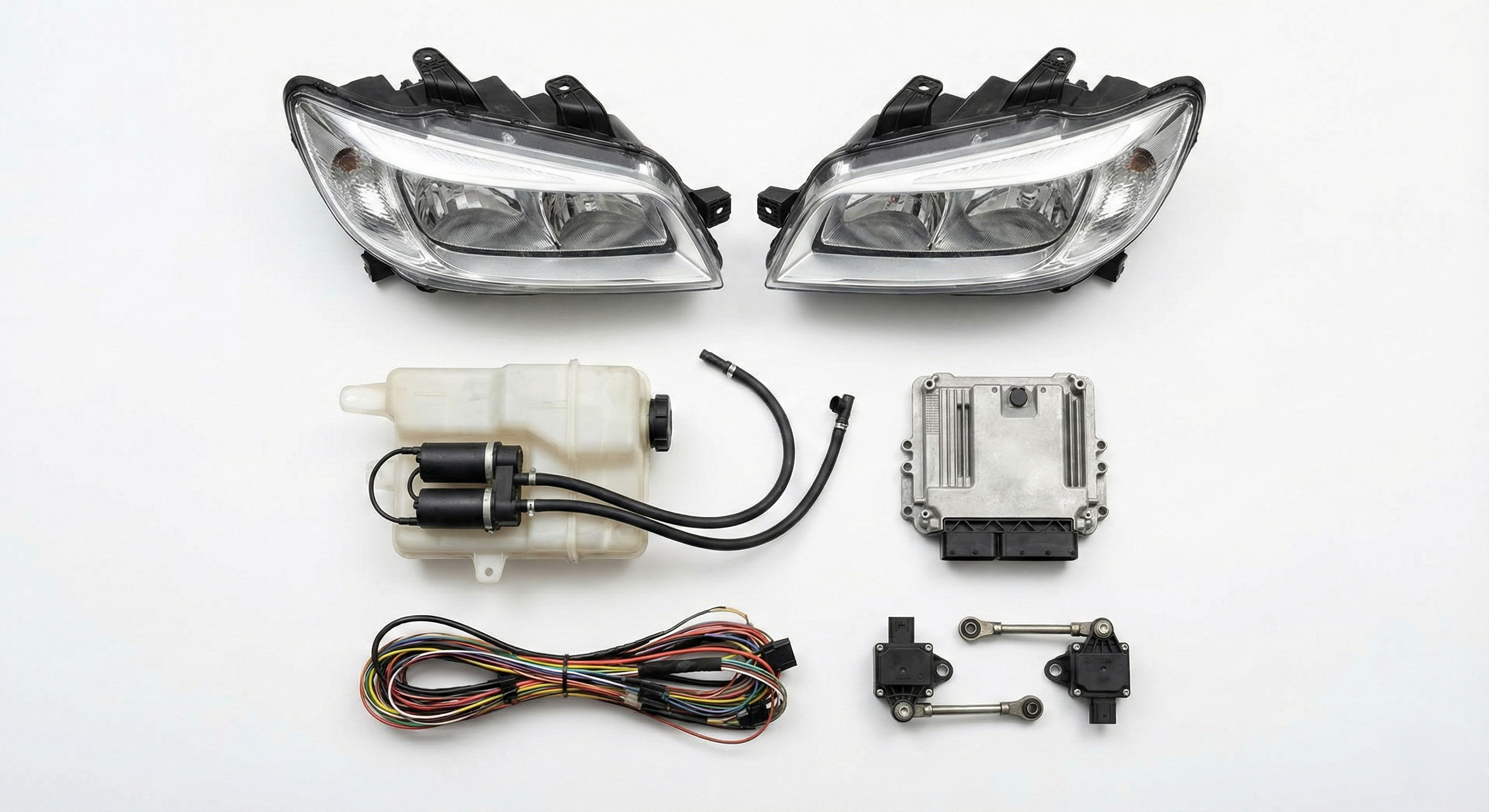

Co musisz kupić poza samymi lampami? (Lista zakupowa)

Jako osoba siedząca w schematach elektrycznych, widzę to najczęściej: klient kupuje gołe lampy xenon i myśli, że to koniec wydatków. Niestety, "przeszczep oczu" w samochodzie wymaga też przeszczepu części układu nerwowego.

Oto co zazwyczaj musisz skompletować, szukając używanych części na naszym szrocie (lub w sklepie online):

• Reflektory kompletne: Szukaj takich z przetwornicami i żarnikami. Nowe przetwornice w ASO kosztują krocie, używany oryginał to oszczędność rzędu 70%.

• Wtyczki i adaptery: Złącze lampy halogenowej ma często inną liczbę pinów niż lampy ksenonowej czy LED. Czasem trzeba dorobić wiązkę ("przejściówkę").

• Czujniki poziomowania: Montowane na wahaczach (zazwyczaj jeden z przodu, jeden z tyłu). To małe, niepozorne elementy, bez których system nie zadziała.

• Moduł świateł (LCM / BCM): Twój obecny moduł może nie obsługiwać ksenonów. Często trzeba go wymienić na wyższy model (tzw. High) lub przeprogramować.

• Zbiornik płynu do spryskiwaczy: Wersje pod ksenon mają zazwyczaj większą pojemność i miejsce na drugą, wysokociśnieniową pompkę.

• Pompka wysokociśnieniowa i dysze spryskiwaczy: Oraz węże i zaślepki w zderzak. Często wiąże się to z wymianą lub wycięciem otworów w zderzaku.

Wskazówka eksperta: Kupując używane reflektory LED lub Xenon, zawsze proś o zdjęcia etykiet z numerami części. Jeden model auta może mieć 3 rodzaje lamp (zwykłe, skrętne, Matrix). Musisz dobrać takie, które Twój sterownik będzie w stanie obsłużyć.

Montaż i elektronika – tutaj dzieje się magia (i problemy)

Masz już części. Mechanicznie wszystko pasuje. Podłączasz i... dyskoteka. Lampy mrugają (efekt stroboskopowy) albo gasną po odpaleniu silnika. Na desce świeci się błąd spalonej żarówki.

Dlaczego?

1. Inna rezystancja: System Can-Bus sprawdza ciągłość obwodu. LED pobiera tak mało prądu, że komputer "myśli", iż żarówka jest przepalona i odcina zasilanie.

2. Sygnał PWM: Nowoczesne auta nie podają prostego 12V na żarówki, ale sygnał pulsacyjny (PWM) do regulacji jasności. Przetwornice ksenonowe nienawidzą PWM – potrzebują czystego prądu.

Co trzeba zrobić? (Kodowanie)

To mój ulubiony etap. Nie wystarczy podłączyć kabli. Trzeba podłączyć laptopa z interfejsem diagnostycznym (np. VCDS, ODIS, Ista, Forscan) i "powiedzieć" sterownikowi samochodu: "Hej, od dzisiaj nie masz już halogenów, masz ksenony".

Proces ten nazywa się kodowaniem lub zmianą konfiguracji samochodu.

• Zmieniamy typ reflektorów w module centralnej elektryki (BCM).

• Wyłączamy "zimną diagnozę" (sprawdzanie żarówek na wyłączonym zapłonie).

• Kalibrujemy czujniki poziomowania (ustalamy punkt zerowy).

Bez tego nawet najdroższy zestaw xenon nie będzie działał poprawnie, a Ty możesz uszkodzić delikatną elektronikę wycieraczek (częsty przypadek w zestawach HID bez filtrów) lub spalić sam moduł komfortu.

Dlaczego używane oryginały, a nie nowe zamienniki?

W internecie pełno jest "tuningowych" lamp z Chin, które mają wyglądać jak oryginał. Jako elektronik powiem krótko: jakość elektroniki wewnątrz tych lamp to loteria. Słabe odprowadzanie ciepła w modułach LED, marnej jakości przetwornice zakłócające radio CB i FM – to standard.

Kupując używaną, oryginalną lampę (OEM):

1. Masz pewność, że optyka jest homologowana.

2. Elektronika jest zabezpieczona przed wilgocią zgodnie ze standardami producenta.

3. Części są rozbieralne – w razie awarii wymieniasz przetwornicę, a nie całą lampę (w wielu chińczykach diody są wklejone na stałe).

4. Wartość rezydualna – oryginalne ksenony podnoszą wartość auta przy odsprzedaży, chińskie "angel eyes" zazwyczaj ją obniżają.

Podsumowanie

Zmiana oświetlenia ze zwykłego na xenon lub LED to jedna z najlepszych modyfikacji, jakie możesz zafundować swojemu autu – pod warunkiem, że zrobisz to z głową. Bezpieczeństwo i widoczność w nocy poprawiają się diametralnie.

Pamiętaj jednak o zasadzie: albo grubo, albo wcale. Tanie zamienniki żarówek to ślepa uliczka. Prawdziwa jakość i legalność leżą w kompleksowym przeszczepie podzespołów z wyższych wersji wyposażenia. Wymaga to trochę pracy przy kompletowaniu części (spryskiwacze, czujniki, wiązki) i chwili z laptopem diagnostycznym, ale efekt końcowy – i brak strachu przed kontrolą policji – są tego warte.

Chcesz poprawić oświetlenie w swoim aucie?

Nie ryzykuj z chińskimi wynalazkami. Sprawdź naszą ofertę używanych, oryginalnych reflektorów i modułów. Mamy sprawdzone części z demontażu, które będą pasować do Twojej instalacji.

Źródła wiedzy

Jako programista i diagnostyk, w swojej pracy nie opieram się na opiniach z forów internetowych, ale na twardej dokumentacji technicznej i obowiązujących przepisach prawnych. Tylko takie podejście gwarantuje, że modyfikacja będzie bezpieczna i legalna. Podczas przygotowywania tego artykułu oraz w codziennej praktyce warsztatowej, korzystam z autorytatywnych źródeł danych.

Jeśli chcesz zgłębić temat od strony czysto prawnej lub technicznej, zachęcam Cię do zapoznania się z poniższymi materiałami, na których bazowałem:

• Regulamin nr 48 Europejskiej Komisji Gospodarczej Organizacji Narodów Zjednoczonych (EKG ONZ) – To kluczowy dokument definiujący jednolite przepisy dotyczące homologacji pojazdów w odniesieniu do instalowania urządzeń oświetleniowych i sygnalizacji świetlnej. Znajdziesz tam szczegółowe wymogi dotyczące automatycznego poziomowania i oczyszczania dla źródeł światła o strumieniu powyżej 2000 lumenów. Tekst regulaminu dostępny jest w bazie aktów prawnych UE: Regulamin EKG ONZ nr 48

• Oficjalna dokumentacja i baza wiedzy Ross-Tech (twórcy VCDS) – W sekcji dotyczącej elektroniki i kodowania, opieram się na procedurach opisanych przez twórców najpopularniejszego interfejsu diagnostycznego dla grupy VAG. To stamtąd czerpię wiedzę o adaptacji sterowników (coding/long coding) przy retroficie lamp. Przewodniki po kodowaniu znajdziesz tutaj: Ross-Tech Wiki: Diagnostic Procedures
