Napinacz pasa bezpieczeństwa – jak sprawdzić, czy jest wystrzelony?

Jak działa pirotechniczny napinacz pasa bezpieczeństwa?

Zanim przejdziemy do diagnostyki, musimy ustalić fakty. Współczesny pas to nie tylko kawałek materiału i sprężyna. To zaawansowany system. Napinacz pasa bezpieczeństwa ma jedno zadanie: w momencie kolizji, w ułamku sekundy (ok. 15-20 milisekund), cofnąć pas o kilka centymetrów, "przyklejając" pasażera do fotela.

Odpowiada za to ładunek pirotechniczny. Może on znajdować się:

• Przy zwijaczu (w słupku B) – najczęstsze rozwiązanie.

• Przy klamrze (zamku) fotele – popularne np. w Grupie VW czy BMW.

• Przy kotwiczeniu pasa – rzadsze rozwiązanie (np. niektóre modele Volvo).

Kluczowa informacja dla Ciebie: to system jednorazowego użytku. Po wystrzale ładunku, mechanizm jest martwy. Musi zostać wymieniony na nowy lub sprawny używany.

Objawy wystrzelonego napinacza – inspekcja wzrokowa i manualna

Nie musisz być inżynierem, żeby zauważyć pierwsze symptomy. Wystarczy chłodne spojrzenie i wiedza, gdzie patrzeć.

1. Zablokowany lub luźny pas

Najbardziej oczywisty objaw. Jeśli napinacz pasa bezpieczeństwa przy zwijaczu zadziałał, mechanizm często ulega zablokowaniu. Pas nie chce się rozwijać lub zwijać. Jednak uwaga – handlarze często odblokowują mechanicznie zużyte pasy ("regeneracja" metodą chałupniczą), byle tylko przechodziły przegląd. Pas wtedy działa, ale przy wypadku nie napnie się ponownie.

2. Skrócona klamra (zamek)

To detektywistyczny szczegół, który uwielbiam sprawdzać w autach z grupy VAG (Audi, VW, Skoda, Seat). W tych modelach napinacz często jest zintegrowany z zamkiem przy fotelu.

• Test: Porównaj długość zamka kierowcy i pasażera (lub z tylną kanapą).

• Werdykt: Jeśli zamek jest wciągnięty głębiej w dół, a harmonijkowa osłona z gumy jest ściśnięta i zdeformowana – ładunek został odpalony. To twardy dowód na kolizję.

3. Weryfikacja daty produkcji

Każdy pas ma u dołu (przy mocowaniu do podłogi lub na zwijaczu) metkę z datą produkcji. To "dowód osobisty" części.

• Data na pasie musi być zbieżna z datą produkcji auta (zazwyczaj o kilka tygodni wcześniejsza).

• Jeśli auto jest z 2018 roku, a pas ma metkę z 2015 lub 2020 – masz pewność, że był wymieniany. Pytanie brzmi: dlaczego?

Diagnostyka komputerowa: Liczby nie kłamią (Omy i Wartości)

Tutaj wchodzimy w strefę twardych danych, którą lubię najbardziej. Samochód komunikuje się z nami poprzez sterownik SRS/Airbag. Jeśli podłączysz komputer diagnostyczny (nawet prosty skaner z podglądem "Live Data"), możesz odczytać parametry każdego zapalnika.

Jaka jest prawidłowa oporność napinacza?

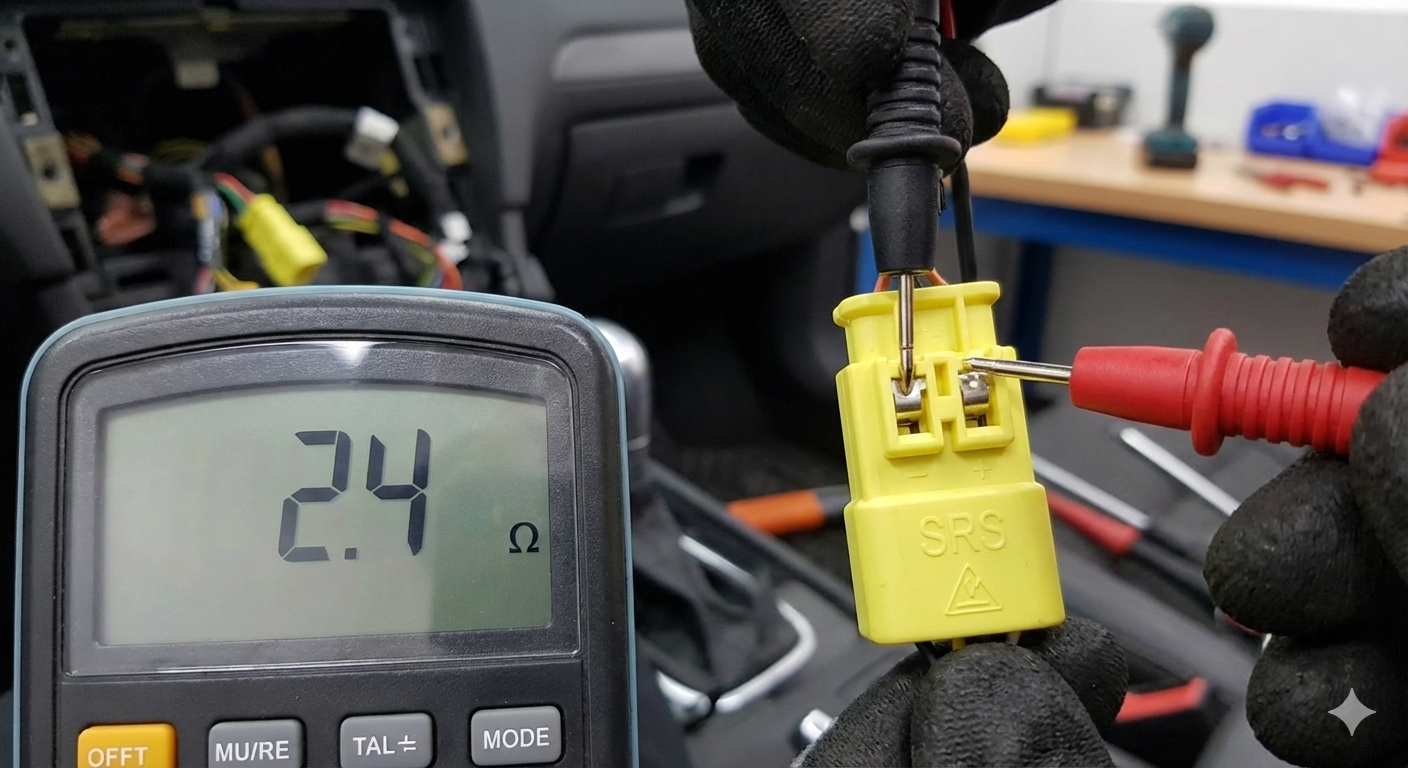

Większość producentów (Europa, Azja, USA) stosuje bardzo zbliżone standardy. Sprawny napinacz pasa bezpieczeństwa powinien wykazywać oporność w wąskim przedziale:

• Stan idealny: 2.2 Ω – 2.6 Ω (Ohm).

• Stan akceptowalny (zależnie od marki): 1.8 Ω – 3.2 Ω.

Co oznaczają inne wyniki?

1. Wynik nieskończoność (∞) lub bardzo wysoki (np. > 6.0 Ω): Oznacza przerwę w obwodzie. W 99% przypadków oznacza to, że ładunek został wystrzelony i drucik zapalnika przepalił się (jak bezpiecznik) lub wtyczka jest odpięta.

2. Wynik bliski zera (0.0 Ω – 0.5 Ω): Oznacza zwarcie do masy lub zwarcie przewodów. Często zdarza się, gdy instalacja uległa stopieniu podczas wypadku.

3. Wartość stała, idealnie równa (np. równe 2.00 Ω lub 3.00 Ω): Tu zapala mi się czerwona lampka. Fizyczne elementy rzadko mają idealnie równe wartości. Jeśli odczyt jest "sztywny" i nie waha się nawet o 0.1 Ω, prawdopodobnie w układ wpięty jest opornik (emulator).

Uwaga na oporniki!

Nieuczciwi handlarze wpinają w kostkę napinacza opornik o wartości ok. 2.2 Ohma (koszt: 10 groszy), który oszukuje komputer. Sterownik "widzi" poprawną oporność i gasi kontrolkę Airbag, mimo że napinacz pasa bezpieczeństwa jest wystrzelony. Dlatego zawsze warto zajrzeć pod fotel lub zdjąć osłonę słupka – jeśli zamiast wtyczki w gnieździe napinacza widzisz taśmę izolacyjną i mały element elektroniczny, masz do czynienia z oszustwem zagrażającym życiu.

Wymiana: Regeneracja czy używany oryginał?

Jako analityk zawsze kalkuluję ryzyko. W przypadku pirotechniki ryzyko musi wynosić zero.

W moim odczuciu tzw. "regeneracja" napinaczy to rosyjska ruletka. Nikt nie da Ci gwarancji, że ładunek wsypany w garażu zadziała w ciągu 15 milisekund.

Dlatego w przypadku aut starszych niż 3-4 lata, najrozsądniejszym wyborem ekonomicznym i technicznym jest sprawny, używany napinacz pasa bezpieczeństwa z demontażu. Kluczowe jest jednak to, by pochodził on z legalnego źródła. W naszym sklepie każda część przechodzi testy – nie sprzedajemy "kotów w worku", tylko podzespoły z właściwą opornością.

Podsumowanie

Sprawny napinacz pasa bezpieczeństwa to nie tylko wymóg prawny. To system, który decyduje o Twoim życiu. Nie daj się nabrać na "czyste" deski rozdzielcze bez błędów.

1. Sprawdź działanie mechaniczne pasa.

2. Zmierz długość klamry.

3. Jeśli możesz – sprawdź oporność w blokach pomiarowych (szukaj wartości ok. 2.2 – 2.8 Ω).

Jeśli masz wątpliwości co do stanu swoich pasów lub szukasz pewnego zamiennika, który nie zrujnuje Twojego portfela, a zapewni fabryczny poziom bezpieczeństwa – sprawdź naszą ofertę.

Źródła wiedzy i weryfikacja danych

Jako analityk nigdy nie opieram się na "wydaje mi się". Moja wiedza o systemach pirotechnicznych wynika z analizy dokumentacji serwisowej oraz międzynarodowych norm bezpieczeństwa. Jeśli chcesz zweryfikować przedstawione przeze mnie dane lub zgłębić fizykę systemów SRS, zachęcam do zapoznania się z poniższymi materiałami:

• Euro NCAP – Standardy testów zderzeniowych i ocena systemów bezpieczeństwa

• Rozporządzenie w sprawie warunków technicznych pojazdów (Działanie systemów SRS
