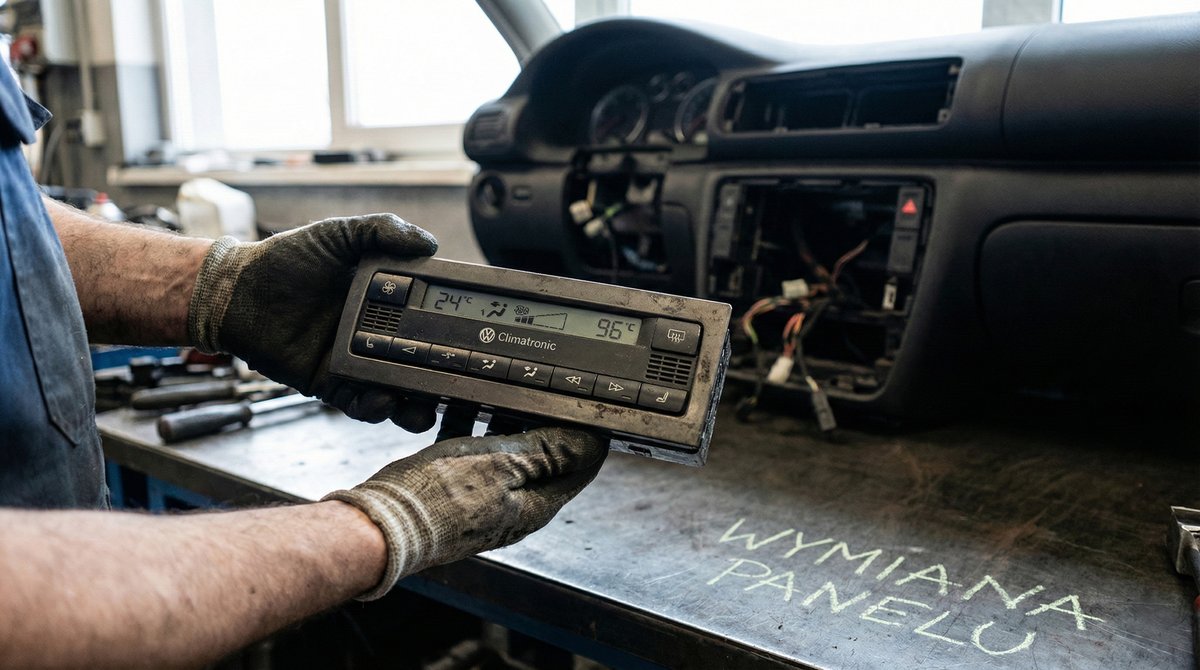

Wymiana panelu klimatyzacji – czy pasują panele z innych modeli?

Kiedy panel klimatyzacji nadaje się na śmietnik?

Zanim w ogóle zaczniemy szukać części, ustalmy jedno: czy twój obecny sterownik na pewno jest martwy? W mojej praktyce najczęściej spotykam się z trzema rodzajami usterek, które kwalifikują panel do wymiany:

1. Wypalone piksele lub martwy wyświetlacz – popularna usterka w starszych Audi i BMW. Jeśli nie widzisz temperatury, to jazda staje się zgadywanką.

2. Uszkodzone potencjometry i przyciski – kręcisz gałką, a temperatura skacze z 18 na 28 stopni? A może przycisk "Auto" wpadł do środka i nie wraca? To uszkodzenie mechaniczne, rzadko opłaca się to lutować.

3. Błędy komunikacji CAN – najgorszy typ. Panel wygląda jak nowy, ale komputer diagnostyczny go nie widzi, albo panel "nie dogaduje się" z kompresorem klimatyzacji.

Jeśli diagnoza jest pewna, czeka cię wymiana panelu klimatyzacji. I tu zaczynają się schody.

Czy panel z innego modelu będzie pasował? Mit "identycznego wyglądu"

To jest pytanie, które słyszę non-stop: "Panie Grzesiu, mam Golfa V, ale znalazłem ładniejszy panel od Golfa VI, będzie pasował?" albo "Szukam panelu do Opla Vectry C, czy ten z Saaba 9-3 podejdzie? Przecież to ta sama płyta podłogowa!".

Odpowiedź brzmi: To zależy, ale zazwyczaj nie jest to Plug & Play.

Producenci samochodów, zwłaszcza z grupy VAG (Volkswagen, Audi, Skoda, Seat), stosują politykę unifikacji części. Fizycznie panel może pasować do otworu montażowego. Wtyczki mogą kliknąć. Ale elektronika to zupełnie inna bajka.

Dlaczego "bliźniaczy" panel może nie działać?

• Inna generacja protokołu CAN: Nowszy panel może nadawać komunikaty z prędkością, której starszy sterownik komfortu (Bordnetz) nie zrozumie. Efekt? Brak klimatyzacji i błąd akumulatora (panel nie usypia się i kradnie prąd).

• Różnice w sterowaniu klapami: Starsze modele miały jeden silniczek sterujący klapą, nowsze – dwa oddzielne. Podłączysz nieodpowiedni panel i zamiast chłodu na twarz, dostaniesz ukrop na nogi, bo silniczki będą pracować w odwrotną stronę.

• Ogrzewanie foteli i szyb: Jeśli kupisz panel z przyciskami do grzanych foteli, których nie masz, sterownik może wyrzucać błędy w systemie, szukając nieistniejących mat grzewczych.

Z warsztatu: Miałem klienta z Passatem B6, który zamontował panel z nowszego modelu CC. Wyglądało obłędnie, ale nie działała klimatyzacja, bo w nowszym modelu sterowanie kompresorem odbywało się cyfrowo, a w jego aucie – jeszcze analogowo. Skończyło się na wymianie całego panelu na właściwy. Nie kombinujcie, jeśli nie macie schematów elektrycznych przed oczami.

Jak bezpiecznie dobrać używany panel klimatyzacji?

Dla mnie sprawa jest prosta. Jeśli nie chcesz spędzić tygodnia na forach internetowych i bawić się w lutowanie kabelków, wymiana panelu klimatyzacji musi opierać się na numerach OEM.

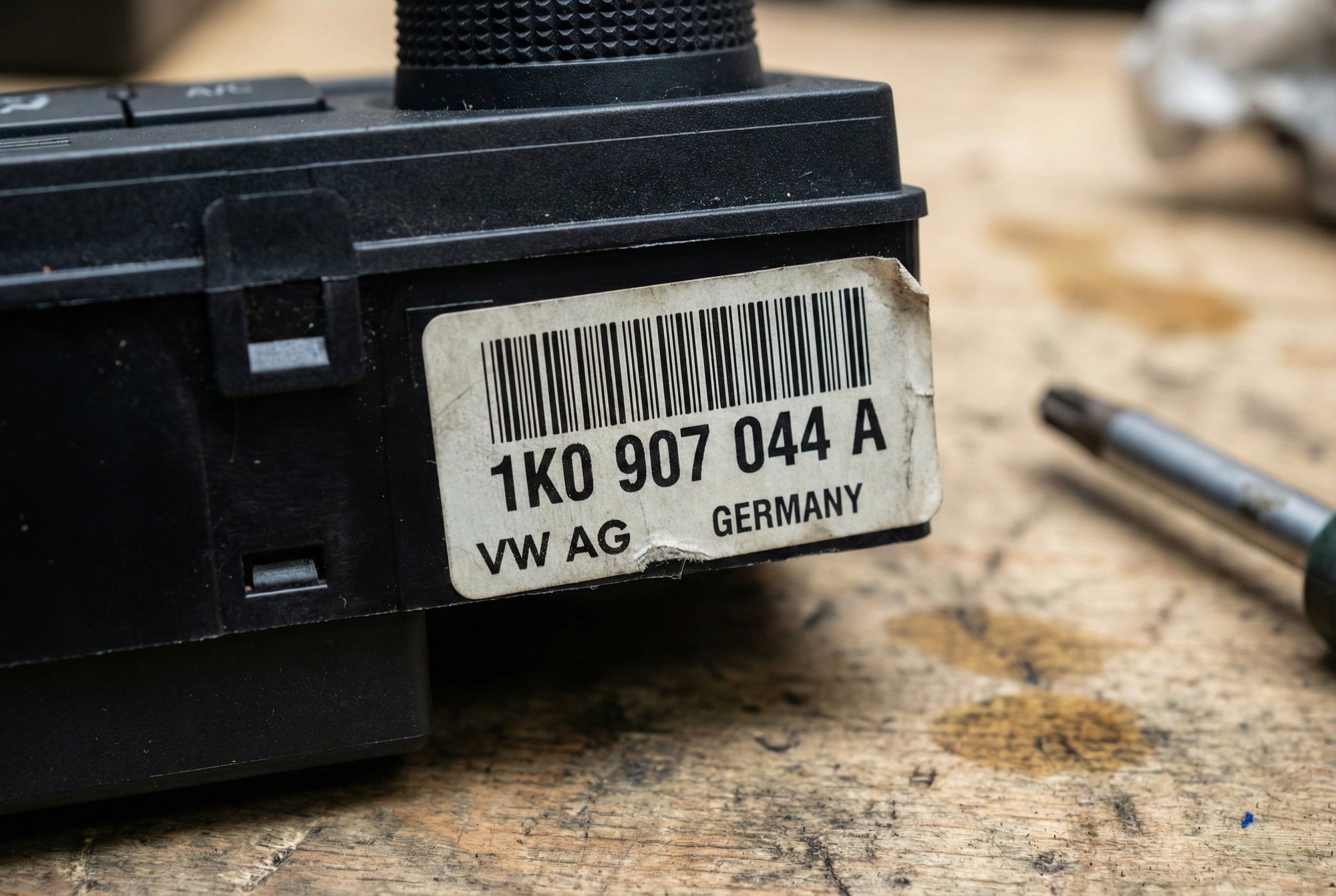

To jest świętość. Wyciągasz stary panel, odwracasz go i szukasz ciągu znaków.

Struktura numeru (na przykładzie VW/Audi):

1K0 907 044 A

1. 1K0 – oznaczenie modelu/platformy (tu Golf V).

2. 907 – grupa części (elektryka/sterowniki).

3. 044 – konkretny numer części.

4. A (lub B, C, AD etc.) – indeks (wersja).

   A jeśli chcesz poczytać jeszcze więcej o numerach OEM, zapraszam do mojego innego wpisu gdzie opisuje wszystko bardzo dokładnie: OEM, OES i Aftermarket – co oznaczają?

UWAGA: Indeks (ostatnia litera) jest kluczowy! Panel z końcówką "A" może obsługiwać Webasto (ogrzewanie postojowe), a ten z końcówką "B" już nie. Czasami indeksy są zamienne (nowszy zastępuje starszy), ale to trzeba sprawdzić w katalogu części (ETKA) lub zapytać sprzedawcę w profesjonalnym sklepie z częściami używanymi.

Tabela kompatybilności – przykłady z życia wzięte

Poniżej przygotowałem proste zestawienie, które pokazuje, jak podchwytliwa może być zamiana paneli climatronic.

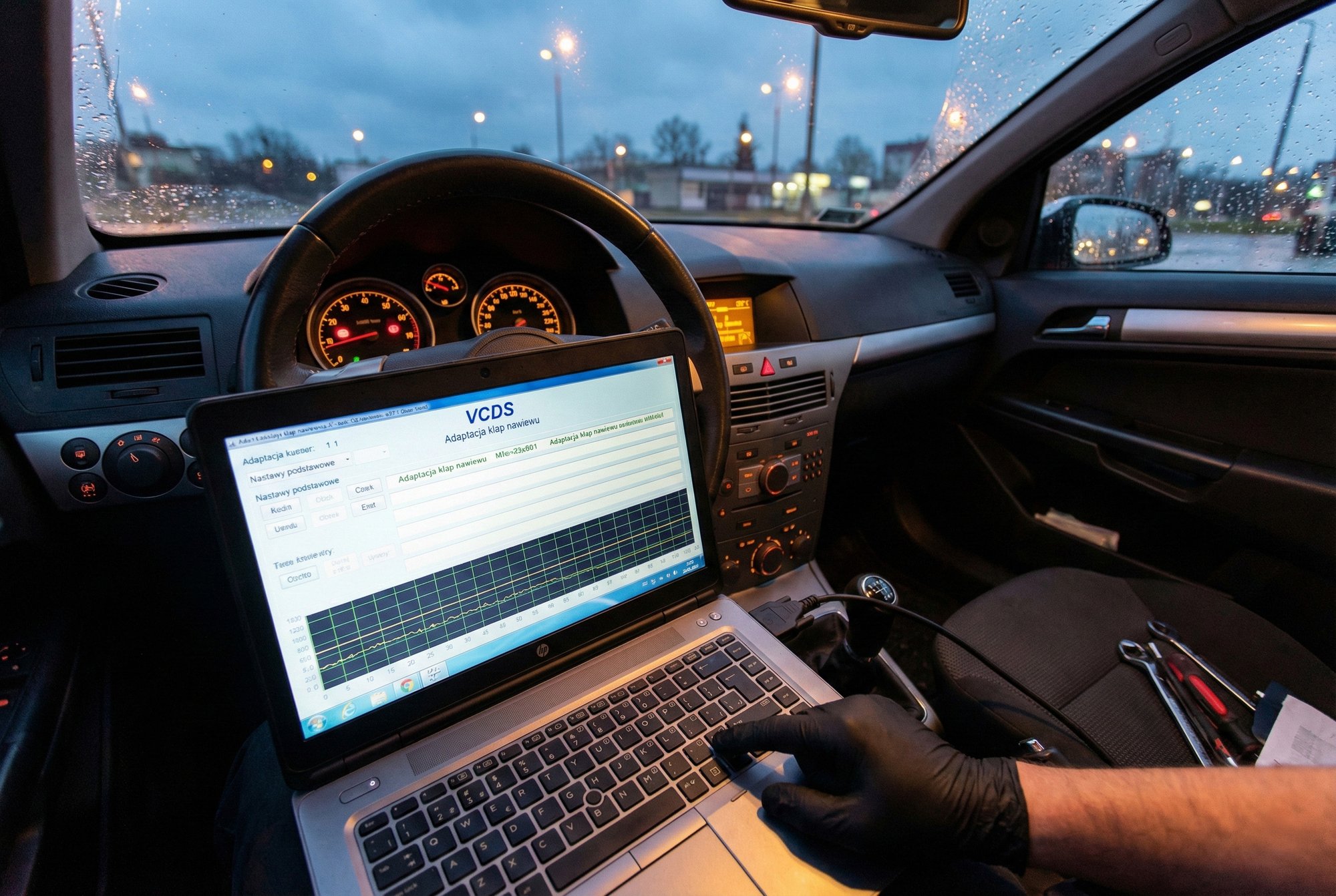

Kodowanie i adaptacja – czy obejdzie się bez komputera?

Wielu kierowców myśli, że wymiana panelu klimatyzacji to jak wymiana żarówki. Wykręcasz, wkręcasz, działa. Błąd. W autach wyprodukowanych po 2005 roku, panel klimatyzacji to zaawansowany komputer.

Po podłączeniu "nowego" używanego panelu, zazwyczaj musisz wykonać dwie czynności:

1. Adaptacja klap sterujących (Basic Settings): Panel musi "nauczyć się", w jakim położeniu są silniczki nawiewów. Bez tego klimatyzacja będzie wiała gdzie chce. W grupie VAG robisz to kombinacją przycisków (np. AC + Nawiew na twarz) lub interfejsem diagnostycznym.

2. Ochrona Komponentu (Component Protection): W markach premium (Audi A6 C6, A8, BMW E60) panel po wymianie może zostać zablokowany przez system antykradzieżowy. Część funkcji nie będzie działać, dopóki nie przypiszesz panelu do numeru VIN auta. Tego nie zrobisz w garażu śrubokrętem – potrzebny jest dedykowany sprzęt.

Używany oryginał czy nowy zamiennik?

Jako praktyk powiem krótko: na rynku prawie nie ma dobrych zamienników paneli klimatyzacji. To zbyt skomplikowana elektronika. Chińskie zamienniki często mają fatalnej jakości plastiki, przyciski zacinają się po miesiącu, a elektronika żyje własnym życiem.

Jeśli twój panel padł, jedyną rozsądną drogą jest zakup używanego oryginału ze sprawdzonego źródła. Dlaczego?

• Jakość wykonania: Oryginał wytrzymał 15 lat, zamiennik nie wytrzyma roku.

• Cena: Używany panel Climatronic w świetnym stanie kosztuje ułamek ceny nowego z ASO (który często jest już niedostępny).

• Kompatybilność: Łatwiej dobrać oryginał po numerach niż ryzykować z "uniwersalnym" chińczykiem.

  Pełny poradnik, kiedy kupować oryginały a kiedy zamienniki napisał Artur z naszej redakcji, poczytajcie: Oryginał używany vs Nowy zamiennik

Instrukcja wymiany w 5 krokach (Zrób to sam)

Jeśli masz już dobrany panel o identycznym numerze, wymiana zazwyczaj nie jest trudna.

1. Odłącz akumulator. Zawsze to powtarzam. Grzebiemy w elektronice.

2. Demontaż ramki. Użyj plastikowych ściągaczy do tapicerki ("łyżek"), żeby nie pokiereszować deski. Podważaj delikatnie ramkę wokół radia i panelu klimy.

3. Odkręcenie śrub. Zazwyczaj to 4 śruby typu Torx (T20). Odkręć panel.

4. Wypięcie wtyczek. Wtyczki mają zabezpieczenia (zapadki). Nie szarp! Wciśnij zapadkę i wysuń wtyczkę.

5. Montaż i test. Podepnij nowy panel, podłącz akumulator, odpal auto. Sprawdź, czy działają wszystkie strefy, regulacja siły nawiewu i – co najważniejsze – czy załącza się kompresor klimatyzacji.

Podsumowanie

Wymiana panelu klimatyzacji to nie fizyka kwantowa, ale wymaga precyzji w doborze części. Nie daj się skusić ładniejszym wyglądem panelu z nowszego modelu, jeśli nie masz wiedzy o elektronice samochodowej. Najbezpieczniejsza opcja to montaż części o tym samym numerze OEM.

Jeśli Twój panel odmawia posłuszeństwa, nie czekaj aż przestanie działać odszranianie szyb w środku zimy. To kwestia bezpieczeństwa, nie tylko komfortu.

Potrzebujesz sprawdzonego panelu?

Nie kupuj kota w worku na aukcjach od prywatnych osób. Jeśli masz wątpliwości, czy dany panel będzie pasował – zadzwoń do nas, a dobierzemy go po numerze VIN. Naprawmy to zanim przestanie działać na dobre! Lub sprawdź naszą ofertę w kategorii: Układ klimatyzacji oraz Przełączniki i panele

Źródła wiedzy i przydatne linki

W warsztacie nie ma miejsca na domysły. Kiedy biorę się za elektronikę i kodowanie sterowników, zawsze posiłkuję się dokumentacją techniczną, bo pamięć bywa ulotna, a błędy w CAN-ie kosztowne. Poniżej wrzucam wam linki do źródeł technicznych, z których korzystałem pisząc ten poradnik (i z których korzystam na co dzień przy diagnostyce), oraz bezpośredni namiar na sprawdzone części u nas w sklepie.

• Ross-Tech Wiki (VCDS)– to absolutna "biblia" dla każdego, kto diagnozuje auta z grupy VAG. Znajdziecie tam dokładne procedury adaptacji klap (Basic Settings) i kodowania nowych sterowników, o których wspominałem w tekście.
